Come scegliere il pavimento ESD giusto?

Nelle puntate precedenti della nostra serie abbiamo spiegato perché le aziende dovrebbero affrontare il tema ESD e come dovrebbero attrezzare la loro area EPA. Oggi ci concentriamo sulla scelta del pavimento giusto, conforme ai requisiti delle normative europee e in grado di dissipare efficacemente le cariche elettriche.

Perché il pavimento?

Come abbiamo sottolineato nell'articolo precedente, un pavimento funzionale è uno degli elementi più importanti nella lotta contro le ESD. L'investimento in un pavimento ESD funzionale non è affatto trascurabile e raggiunge spesso l'ordine delle centinaia di migliaia di corone. È quindi fondamentale sceglierne uno affidabile, collaudato e che duri per molti anni senza problemi. Come scegliere quello giusto?

Quale pavimento?

Sul mercato esistono molti tipi di pavimenti che aiutano a dissipare le cariche elettriche. La norma di riferimento che aiuta a orientarsi nella scelta dei pavimenti e che stabilisce i requisiti per la protezione dei componenti elettrici è la norma EN 61340-5-1. Essa impone ai produttori di pavimenti i criteri che i pavimenti devono soddisfare per essere in grado di dissipare efficacemente le cariche elettriche.

Parametri funzionali

Uno di essi è la resistenza verso il punto di messa a terra, che nel caso della qualifica dei pavimenti deve essere Rgp < 1 × 109 Ω, ovvero inferiore a 1 Giga Ohm.

Occorre però tenere presente che il pavimento, ad esempio in un'area EPA, è sempre parte di un sistema per la dissipazione della tensione elettrica. È pertanto opportuno e consigliato testare la resistenza elettrica non solo sul pavimento, ma sull'intero sistema. In questo caso il sistema è composto dalla persona che svolge un'attività sul pavimento, dalle calzature ESD che questa persona indossa e dal pavimento stesso. In tali casi misuriamo la cosiddetta resistenza di sistema. Anch'essa è indicata dalla norma EN 61340-5-1.

La norma stabilisce che la resistenza di sistema misurata secondo la EN 61340-4-5 è Rg < 1 × 109 Ω e allo stesso tempo la tensione generata sul corpo umano deve essere < 100 V. In questo modo si garantisce che la carica venga correttamente dissipata e, allo stesso tempo, che il movimento umano non generi una carica superiore a 100 V, che potrebbe danneggiare i componenti elettronici.

Garanzia di qualità

Se state scegliendo un pavimento, è importante richiedere al produttore la scheda tecnica del pavimento in cui siano dichiarati questi dati. Tuttavia non dovreste accontentarvi dei soli valori. Richiedete al produttore un certificato rilasciato da un laboratorio di prova indipendente che confermi tali valori. Solo così potete avere la certezza che il pavimento funzionerà davvero correttamente.

Tipi di pavimenti

Come scegliere il tipo di pavimento giusto per il proprio ambiente? Vi presentiamo una panoramica di diversi tipi di pavimenti, confrontandone pregi e difetti.

1. Vernici ESD acriliche

Vengono utilizzate come strato conduttivo temporaneo su singole postazioni di lavoro o in aree EPA. Si tratta di una soluzione relativamente economica, che tuttavia non ha un utilizzo a lungo termine. È necessario rinnovarla dopo alcuni anni.

Pro:

• prezzo basso.

Contro:

• applicazione impegnativa,
• breve durata,
• nel tempo si riduce la capacità di dissipare le cariche elettriche,
• scarsa resistenza.

Il prezzo delle vernici acriliche si aggira intorno ai 125 Kč IVA inclusa / m2.

2. Pavimento ESD epossidico

Le vernici epossidiche sono apprezzate per il loro aspetto. Una soluzione estetica che è inoltre impermeabile e a tenuta d'acqua al 100%. Ha però il suo prezzo. L'applicazione dell'epossidico non è affatto semplice e riesce solo a mani esperte. In caso di ristrutturazione del pavimento è necessario svuotare completamente l'ambiente e solo dopo si può procedere all'applicazione. L'eliminazione dei difetti legati a un'applicazione non professionale è molto complicata: spesso occorre ricarteggiare e applicare di nuovo. Inoltre non è resistente come altri tipi di pavimento. Può scoraggiare anche il prezzo più elevato dell'applicazione. In caso di trasloco dell'attività il pavimento non può essere smontato.

Pro:

• bell'aspetto,
• resistenza all'acqua e impermeabilità all'acqua al 100%.

Contro:

• lavorazione impegnativa,
• costi più elevati legati ai costi di applicazione,
• minore resistenza,
• danni locali più difficili da riparare,
• non spostabile in caso di trasloco in un altro luogo,
• necessità di un pavimento perfettamente livellato per l'applicazione,
• necessità di applicare un primer sul supporto originale.

Il prezzo approssimativo per materiale e manodopera legati all'applicazione si aggira intorno ai 2 000 Kč/m2 (materiale – una confezione da 30 kg al prezzo di 9 500 Kč IVA inclusa basta per 10 m2; manodopera circa 1 000 Kč/m2).

3. Linoleum ESD

Il linoleum è un materiale tradizionale conosciuto da quasi tutti. Viene normalmente venduto in rotoli da 2 x 20 m e incollato al sottofondo. Offre una gamma più ampia di decori, è resistente all'acqua ma non del tutto impermeabile. Viene utilizzato negli ospedali e nelle sale operatorie.

Pro:

• gamma più ampia di decori,
• maggiore resistenza,
• resistenza all'acqua.

Contro:

• posa impegnativa,
• manutenzione impegnativa,
• necessità di incollaggio,
• danni locali difficili da riparare,
• necessità di un pavimento livellato,
• non spostabile.

Il prezzo di questo materiale si aggira intorno ai 1000 Kč IVA inclusa al m2. Occorre considerare i costi aggiuntivi per la colla.

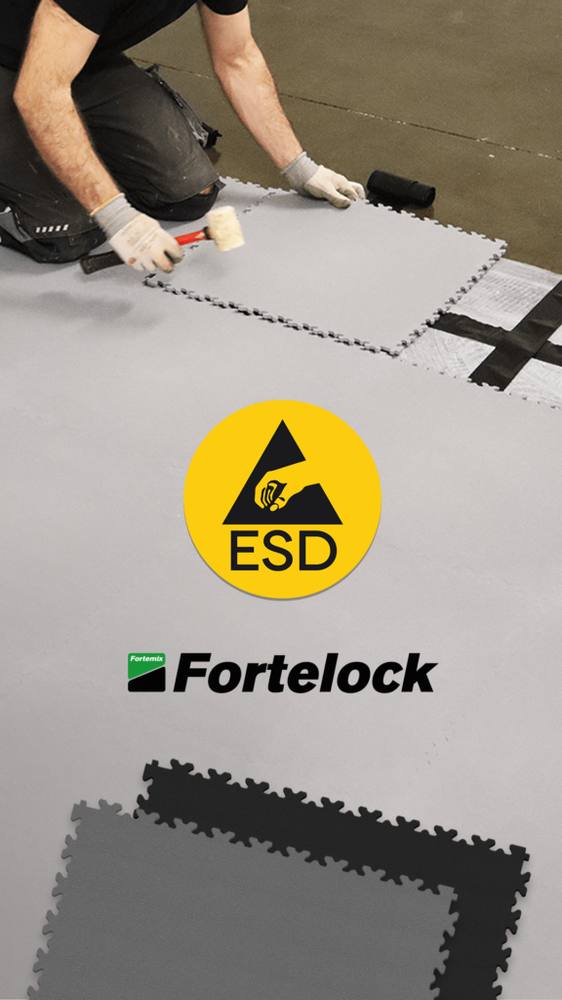

4. Piastrelle ESD in PVC

Negli ultimi anni cresce la popolarità delle piastrelle ESD. Grazie alla semplicità di posa hanno conquistato molti sostenitori. Per la loro posa non è necessario l'incollaggio, la superficie non deve essere livellata al 100% e la loro posa è alla portata di quasi tutti. Sono molto resistenti, in caso di danneggiamento è possibile sostituire il pezzo danneggiato in modo facile e rapido, e riducono la rumorosità. D'altro canto non offrono una gamma così ampia di decori e sono disponibili solo nei colori di base.

Pro:

• posa facile e rapida,
• maggiore resistenza chimica e meccanica,
• possono essere posate anche in parti durante il pieno esercizio,
• facile manutenzione e pulizia,
• in caso di trasferimento dell'attività possono essere facilmente smontate e riposizionate,
• riduzione della rumorosità,
• conduttività in tutto lo spessore del materiale (di solito 7 mm),
• versione antiscivolo,
• lunga garanzia (nel caso delle piastrelle Fortelock fino a 12 anni).
• durata fino a 25 anni.

Contro:

• gamma di colori limitata – solo quelli di base,
• necessità di applicare il nastro conduttivo,
• prezzo relativamente più elevato.

Il prezzo delle piastrelle ESD in PVC si aggira intorno ai 2 500 Kč al m2. Il vantaggio di questa soluzione è che non si generano ulteriori costi aggiuntivi per altro materiale o per la posa – chiunque è in grado di farlo. Inoltre, in caso di ristrutturazione, si risparmiano enormi costi di svuotamento dell'ambiente, cosa indispensabile con altre soluzioni. Qui potete posare le piastrelle a pieno esercizio.

Conclusione

Nella scelta del pavimento occorre tenere conto di diversi parametri che ne influenzano la selezione. Che si tratti delle possibilità economiche, dei requisiti di durata, di garanzia o del fatto che si tratti di un nuovo ambiente o di una ristrutturazione, bisogna sempre ricordare che, soprattutto nel caso dei pavimenti, è sempre meglio investire in un pavimento di qualità piuttosto che risolvere in seguito i problemi che si presentano. Questi ultimi sono poi molto difficili da eliminare.

Consiglio: Manutenzione

Nel caso dei pavimenti ESD la manutenzione svolge un ruolo estremamente importante e non dovrebbe in alcun modo essere sottovalutata. Poiché la tensione generata passa dalla persona attraverso le calzature e il pavimento fino al punto di messa a terra, è estremamente importante che il pavimento sia sempre privo di qualsiasi impurità. Queste ostacolano la conduttività del sistema e potrebbero causare una resistenza più elevata o addirittura compromettere l'intero sistema.

Consigliamo di pulire il pavimento ogni giorno, ma almeno 1 volta a settimana. Dovreste utilizzare solo prodotti specifici per la pulizia dei pavimenti ESD. Si tratta di detergenti speciali che non lasciano sul pavimento alcun film o cera. Altrettanto importante è una pulizia accurata dopo la posa, che aiuta a rimuovere le impurità formatesi durante la produzione, il trasporto o la posa.

Per ulteriori informazioni, specifiche tecniche o un'offerta personalizzata contattate i nostri esperti. Vi aiuteremo a trovare la migliore soluzione per pavimenti che soddisfi le vostre esigenze specifiche.
