Zvyšte svou ochranu před elektrostatickými výboji

Podlahy do ESD prostor - Odolné antistatické podlahy se snadnou pokládkou, bez nutnosti omezovat provoz
ESD výboj
ESD_uzemneni (1)
ESD_DSC_0845

V prostředích, kde se pracuje s citlivou elektronikou, je nesmírně důležité chránit ji před elektrostatickými výboji (ESD – ElectroStatic Discharge). Ty vznikají třením mezi dvěma materiály, kdy se na lidské kůži nebo vlasech kumulují kladné náboje, a naopak na plastu nebo jiných materiálech se „hromadí“ záporné náboje. Když se dva takto různě nabité materiály dostanou do kontaktu, vznikne mezi nimi elektrostatický výboj.

Příkladem vzniku elektrostatického výboje je chůze po koberci a následný dotyk kliky nebo jiné kovové části nábytku.

Věděli jste, že chůze po koberci může tělo nabít až na 35 000 voltů?

Naopak k vymazání dat z jemné elektroniky, jako jsou například paměťové disky počítačů, nám stačí 100 voltů. Záludnost elektrostatických výbojů spočívá v tom, že přístroje poškodí, ale poškození se může projevit až po určité době. Následné odstranění je často zdlouhavé, časově náročné a nákladné. Proto je prevence vzniku ESD a ochrana všech elektronických zařízení nesmírně důležitá.

Pro účinnou ochranu je nutné eliminovat elektrostatické výboje, zejména v průmyslových odvětvích, jako jsou:

  • automobilový průmysl,
  • elektrotechnický průmysl,
  • výpočetní technika,
  • telekomunikační technika,
  • zdravotnictví,
  • laboratoře,
  • datová centra,
  • elektrické rozvodny,
  • výbušné prostředí atd.

Jako ochrana před ESD slouží především:

  • rukavice,
  • obuv,
  • pláště,
  • náramky,
  • nábytek,
  • podlaha.

Všechny výše uvedené prostředky musí být certifikovány pro použití v prostředí s ESD v souladu s mezinárodní normou ČSN EN 61340-5-1. Zároveň se musí vždy používat všechny společně, aby byla zajištěna úplná ochrana.

Společnost Fortelock přináší řešení pro ESD podlahy v podobě ESD dlaždic. Všechny dlaždice Fortelock s označením ESD jsou certifikované a doporučené pro prostředí s možným výskytem ESD. Dlaždice obsahují miliony malých vláken z nerezové oceli, která bezpečně odvádějí elektrostatický náboj. Kromě toho mají vysokou mechanickou odolnost, která zabraňuje poškození povrchu manipulační technikou. Dlaždice lze rychle a snadno instalovat při nepřerušeném provozu, díky čemuž vám nevznikají dodatečné náklady související s přerušením provozu.

Dlaždice můžete mít ve formátu 510,5 x 510,5 nebo XL formátu 653 x 653 mm a vybrat si můžete z 5 barev. Můžete si pořídit i ECO dlaždice, které přispívají k ochraně životního prostředí. Výhody těchto dlaždic se již osvědčily v mnoha evropských provozech, kde se používají již několik let.

Reference ESD

Pokud máte další dotazy k ESD dlaždicím, neváhejte nás kontaktovat.

ESD, nebo XL ESD?

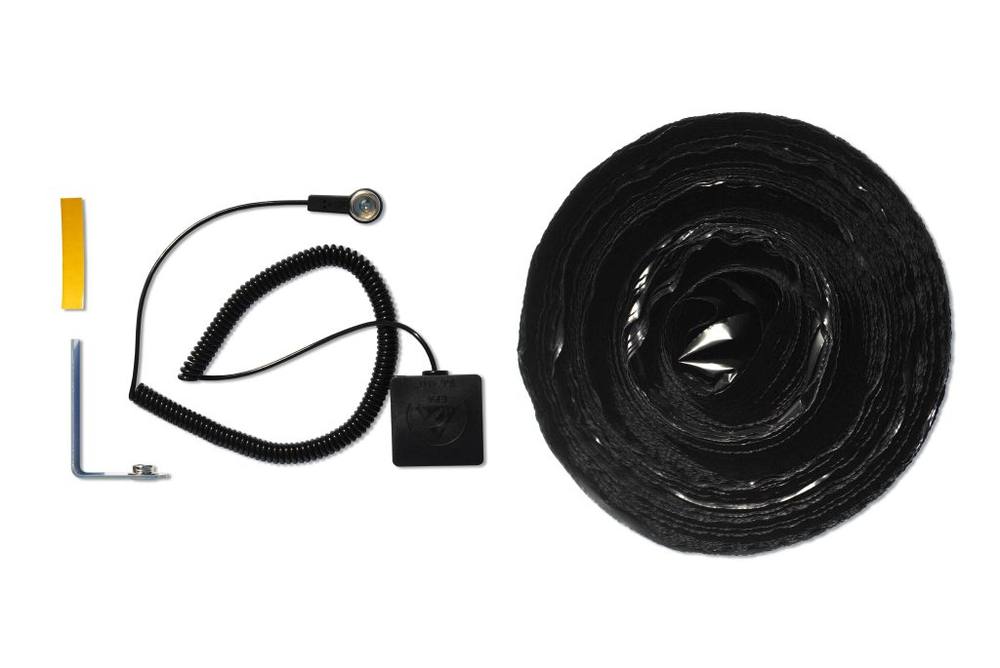

Fortelock nabízí dvě ESD řady. ESD má rozměr 510,5 × 510,5 mm (4 ks/m²) a tloušťku 7 mm, je homogenní a vodivá v celé tloušťce. XL ESD je velkoformátová, 653 × 653 mm (2,5 ks/m²) při tloušťce 4 mm, a je určená pro prostory se střední zátěží a rovným podkladem. Obě mají vertikální odpor pod 10⁶ Ω a napětí na těle pod 100 V. Varianty ECO z recyklátu se u řad ESD a XL ESD nenabízejí. Pro funkci systému je vždy nutné doplnit vodivé pásky a napojení na uzemnění objektu.

Často kladené otázky

Proč je poškození elektroniky výbojem tak zrádné?

Protože se nemusí projevit hned. Elektrostatický výboj může zařízení poškodit tak, že dál funguje a závada se ukáže až po čase. K vymazání dat z citlivé elektroniky přitom stačí 100 V, zatímco chůze po koberci nabije tělo až na 35 000 V. Odstraňování následků bývá zdlouhavé a nákladné.

Jaké ochranné prostředky proti ESD jsou potřeba?

Základem jsou ESD rukavice, obuv, pláště, náramky, nábytek a podlaha. Všechny musí být certifikované pro prostředí s ESD podle normy ČSN EN 61340-5-1 a používat se společně, jinak ochrana není úplná. Podlaha přitom odvádí náboj od každého, kdo po ní chodí v ESD obuvi.

Jak dlaždice Fortelock ESD odvádějí elektrostatický náboj?

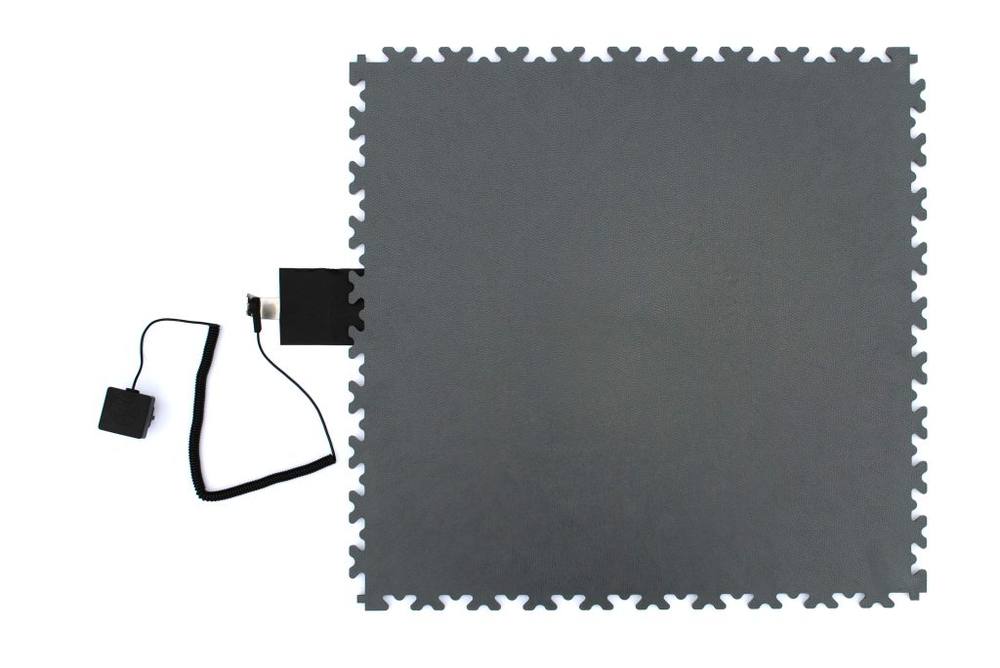

Dlaždice obsahují miliony drobných vláken z nerezové oceli, která tvoří vodivou cestu v celém materiálu. Náboj z těla přes ESD obuv převezmou a přes vodivé pásky odvedou do uzemnění objektu. Vertikální odpor dlaždic je nižší než 10⁶ Ω a napětí na těle nižší než 100 V.

Lze ESD podlahu položit bez přerušení výroby?

Ano. Dlaždice Fortelock ESD se zacvakávají a lze je instalovat postupně za provozu, takže nevznikají náklady na odstávku. Pokládku zvládnete i svépomocí, ale je nutné doplnit vodivé pásky a napojení na uzemnění budovy, které provádí kvalifikovaný elektrikář.

Ve kterých odvětvích se ESD podlaha používá?

Hlavně v automobilovém a elektrotechnickém průmyslu, ve výpočetní a telekomunikační technice, zdravotnictví, laboratořích, datových centrech, elektrických rozvodnách a ve výbušném prostředí. Na dlaždice Fortelock ESD podle výrobce spoléhají i výrobci jako Mercedes, Tesla nebo Hyundai. Ukázky najdete v referencích.

Existují ESD dlaždice Fortelock z recyklátu?

Ne. Varianty ECO z PVC recyklátu se nabízejí u standardních řad, například Industry, Industry Ultra, Invisible a XL, u ESD a XL ESD ne. Vodivé dlaždice se vyrábějí ze 100% PVC a vodivost jim zajišťují nerezová vlákna v celé tloušťce materiálu.
