19. 6. 2024

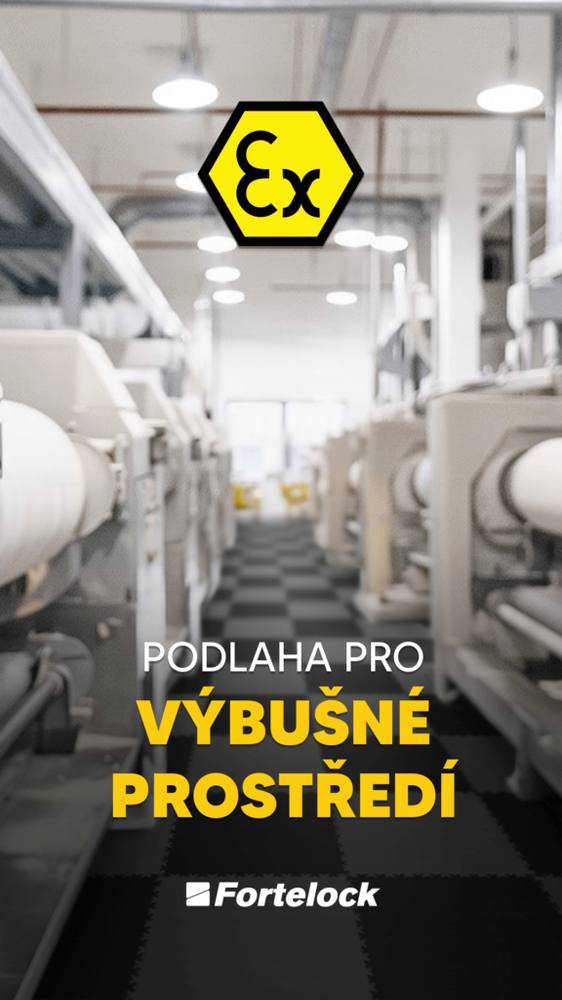

Vodivé podlahy: Bezpečné řešení v provozech podle ATEX
Provozy, které operují v prostředích s rizikem výbuchu, čelí jedinečným výzvám v oblasti bezpečnosti a ochrany zaměstnanců a zařízení. Jedním z kritických faktorů je volba správné podlahy, která minimalizuje riziko vzniku nebezpečných situací. Čím se řídit při jejich výběru a co výběr ovlivňuje?
Výbušné prostředí
Riziko výbuchu se týká všech provozů a zařízení, kde může vzniknout výbušná atmosféra. Výbušná atmosféra vzniká tehdy, když se nebezpečné látky v podobě plynů, par nebo prachu smíchají se vzduchem. Taková směs se za určitých podmínek (když není prachu ani mnoho, protože tehdy nemá oheň dostatek vzduchu pro hoření, a naopak ani málo, kdy nemá co hořet) může vznítit a způsobit obrovské škody.
Riziko výbuchů není jen v rafineriích a chemických závodech, ale také v prostorách, kde byste to možná nepředpokládali. Mezi takové prostory patří i potravinářský průmysl, zejména mlýny, sklady obilí, výroby cukru či sklady mouky. Stejně tak farmaceutický průmysl, kde se na výrobu léků používají těkavé chemikálie, či textilní průmysl, kde se vyrábějí syntetická vlákna nebo se jednoduše manipuluje s textiliemi.
Ve všech těchto prostorách může nastat situace, kdy je v ovzduší určité množství prachu nebo plynů, které může zapálit i malá jiskra v podobě statického výboje. Nevinná jiskra, která by v normálních podmínkách způsobila jen „kopnutí“ osoby při dotyku s klikou na dveřích, může způsobit obrovské škody.
Jak minimalizovat riziko vzniku elektrostatického výboje?
Elektrostatický výboj vzniká, když je v lidském těle nahromaděn příliš velký elektrický náboj. Věděli jste o tom, že lidské tělo se může nabít na náboj velký až 35 000 V? Chůze po koberci či plastové podlaze, nebo manipulace s plastovým sáčkem vás může nabít už na náboj 10 000 V. Již při velikosti náboje zhruba 7 000 V vzniká při dotyku s vodivým materiálem jiskra, která může být v prostorách s výbušným prostředím fatální.
Riziko vzniku náboje však můžete účinně minimalizovat instalací vodivé podlahy. Ty kvalitní mají dvě funkce:
- efektivně odvádějí elektrický náboj do uzemnění budovy,
- zabraňují akumulaci elektrického náboje na osobě.
Materiály, ze kterých je podlaha vyrobena, musí splňovat specifické požadavky na elektrickou vodivost, mechanickou a chemickou odolnost, aby zajistily bezpečnost a spolehlivost provozu.
Klíčová kritéria kladené podlahy určené do výbušného prostředí
- Antistatické nebo vodivé vlastnosti:
a) materiál podlahy musí být schopen odvádět elektrostatický náboj, aby zabránil jeho hromadění a vzniku jisker.
b) elektrický odpor podlahy by měl být v rozmezí 106 až 109 ohmu pro disipativní podlahy a méně než 10 6 ohmu pro vodivé podlahy. - Mechanická odolnost:
a) musí být dostatečně pevné a odolné proti opotřebení, aby vydržely provozní zatížení a zabránily poškození, které by mohlo ohrozit bezpečnost. - Chemická odolnost:
a) musí odolávat chemikáliím, které mohou být přítomny v prostředí, aby se zabránilo degradaci materiálu a udržely jeho vlastnosti. - Nejiskřivý materiál:
a) musí být navrženy tak, aby nevytvářely jiskry ani při mechanickém nárazu nebo opotřebení.
Nejčastější materiály pro podlahy do výbušného prostředí
Antistatické epoxidové pryskyřice
Epoxidové podlahy s antistatickými vlastnostmi jsou méně častým řešením v průmyslových prostředích. Tyto podlahy se snadno a jednoduše čistí, jsou však méně odolné a v případě poškození se velmi složitě opravují. Jejich nevýhodou je i nutnost dokonale připraveného povrchu, jejich zhotovení je časově náročné a jsou k tomu nutné speciální stroje, což se projevuje ve vysoké pořizovací ceně.
Antistatické vinylové krytiny
Vinylové podlahy jsou většinou odolné vůči chemikáliím a mechanickému opotřebení. Instalace vinylových pásů o šířce 2 m je obvykle komplikovanější a vyžaduje prázdný prostor, což je v případě rekonstrukce zdlouhavé a zvyšuje náklady na samotnou rekonstrukci. Navíc je nutné úplné podlepení, což znemožňuje její přesun do jiných prostor. V případě pronajatých prostor vyžaduje její odstranění vyšší náklady spojené s úpravou prostor do původního stavu.
Antistatické nebo vodivé PVC dlaždice
PVC dlaždice s antistatickými vlastnostmi poskytují dobrou ochranu proti elektrostatickým nábojům, jsou odolné vůči chemikáliím a mechanickému poškození. Jednoduše se čistí, v případě poškození lze konkrétní dlaždici rychle a jednoduše vyměnit, nevyžadují podlepení a obvykle se pokládají volně. Jejich pokládka je možná za plného provozu, což šetří náklady na vyklizení prostoru a nutné odstavení výroby/provozu. V případě přemístění provozu lze dlaždice rozebrat a znovu sestavit na novém místě.
Speciální betonové směsi
Betonové podlahy mohou být upraveny antistatickými přísadami nebo povrchovými nátěry, aby poskytovaly požadované elektrické vlastnosti a mechanickou odolnost. Jejich aplikace je náročná na přesnost a zpracování a vyžaduje profesionální instalaci.
Vodivé dlaždice Fortelock ESD: parametry a uzemnění
Řady Fortelock ESD a XL ESD mají vodivost zajištěnou nerezovými vlákny přímo v materiálu. Vertikální odpor podle EN 1081 je nižší než 10⁶ Ω, jde tedy o vodivou podlahu. Odpor systému podlaha–obuv–osoba podle ČSN EN 61340-4-5 je nižší než 10⁹ Ω a napětí na těle nižší než 100 V. Hodnoty platí při relativní vlhkosti vzduchu 30–55 % a teplotě 17–25 °C. Mezi uváděná použití patří i prostory s nebezpečím výbuchu.
Samotné dlaždice ale nestačí. Pod podlahu se pokládá vodivá zemnicí páska a podlaha se připojí na uzemnění objektu zemnicími sadami, 2 kusy do 60 m² a 1 kus na každých dalších 30 m². Napojení na uzemnění budovy provádí kvalifikovaný elektrikář, ne podlahář.
Závěr
Podlahy určené do výbušného prostředí musí být vyrobeny z disipativních nebo v lepším případě z vodivých materiálů, které jsou odolné vůči mechanickému opotřebení a chemickým látkám. Použití správných materiálů a dodržování příslušných norem je klíčové pro zajištění bezpečnosti v takových prostředích.
Tip pro odborníky – normy, kterými se řídit
Směrnice ATEX (ATmosphères EXplosibles) je rámec právních předpisů Evropské unie, který upravuje bezpečnost výrobků, ochranných systémů a zařízení určených k použití v prostorách s rizikem výbuchu. Tyto předpisy mají za cíl minimalizovat riziko vzniku výbuchu zápalných plynů, par nebo prachu v průmyslových prostředích.
Standardní způsob splnění požadavků směrnice ATEX na bezpečnost elektrických zařízení a ochranných systémů určených pro použití v prostorách s rizikem výbuchu definuje harmonizovaná norma EN 60079-0 Výbušné atmosféry.
Tato norma je důležitou součástí implementace směrnice ATEX, protože poskytuje přesné technické požadavky, které musí být dodržovány v rámci evropské legislativy. Výrobci elektrických zařízení a ochranných systémů musí dodržovat požadavky této normy, aby mohli získat shodu se směrnicí ATEX a uvést své výrobky na trh v rámci Evropské unie.
Pro podlahy platí specifické požadavky definované v následujících směrnicích:
- EN 60079-0 a EN 60079-15: Tyto normy stanoví obecné požadavky na elektrická zařízení a ochranné systémy v prostředích s rizikem výbuchu. Zabývají se také elektrickými vlastnostmi vodivých podlah a jejich schopností odvádět elektrostatický náboj.
- EN 1081: Tato norma určuje požadavky na elektrický odpor podlahových krytin, což je klíčovým parametrem pro vodivé podlahy. Definuje postupy pro měření elektrického odporu a určuje požadované hodnoty v rámci bezpečných parametrů.
Pro více informací, technické specifikace nebo individuální nabídku kontaktujte naše odborníky. Pomůžeme vám najít nejlepší podlahové řešení, které splní vaše specifické požadavky.
NAPIŠTE NÁMČasto kladené otázky
Jaký elektrický odpor má mít podlaha do výbušného prostředí?
Disipativní podlaha má mít odpor v rozmezí 10⁶ až 10⁹ Ω, vodivá podlaha méně než 10⁶ Ω. Do prostor s rizikem výbuchu je bezpečnější vodivá varianta, protože náboj odvádí do uzemnění spolehlivěji. Postupy měření elektrického odporu podlahových krytin a požadované hodnoty stanoví norma EN 1081.
Ve kterých provozech hrozí výbuch prachu, i když to není na první pohled zřejmé?
Typicky v potravinářství, například v mlýnech, skladech obilí a mouky nebo ve výrobě cukru. Riziko je i ve farmacii, kde se pracuje s těkavými chemikáliemi, a v textilním průmyslu při výrobě syntetických vláken nebo manipulaci s textiliemi. Výbušnou směs tam může zapálit i jiskra ze statického výboje.
Jak velký náboj může mít člověk a kdy vzniká nebezpečná jiskra?
Lidské tělo se může nabít až na 35 000 V, už chůze po koberci nebo plastové podlaze zvládne zhruba 10 000 V. Jiskra při dotyku s vodivým předmětem vzniká přibližně od 7 000 V. Ve výbušné atmosféře proto rozhoduje, zda podlaha náboj průběžně odvádí do uzemnění a nedovolí jeho hromadění.
Stačí do prostředí ATEX položit vodivé dlaždice, nebo je nutné i uzemnění?
Uzemnění je nutné, bez něj nemá náboj kam odtéct. U dlaždic Fortelock ESD se instalace doplňuje vodivou zemnicí páskou a připojením na uzemnění budovy pomocí zemnicích sad. Napojení na uzemnění objektu provádí kvalifikovaný elektrikář, ne podlahář.
Lze vodivou podlahu v provozu s rizikem výbuchu položit bez odstávky?
U PVC dlaždic ano. Pokládají se obvykle volně, bez lepení, a lze je klást za plného provozu, takže odpadá vyklízení prostoru a zastavení výroby. Epoxidové nebo vinylové vodivé podlahy naopak vyžadují prázdný prostor, pečlivě připravený podklad a čas na zpracování.
Kterými normami se řídí podlahy pro prostředí s nebezpečím výbuchu?
Rámec dává evropská směrnice ATEX. Obecné požadavky na elektrická zařízení a ochranné systémy ve výbušných atmosférách, včetně elektrických vlastností vodivých podlah, stanoví normy EN 60079-0 a EN 60079-15. Měření elektrického odporu podlahových krytin a jeho požadované hodnoty řeší norma EN 1081.
